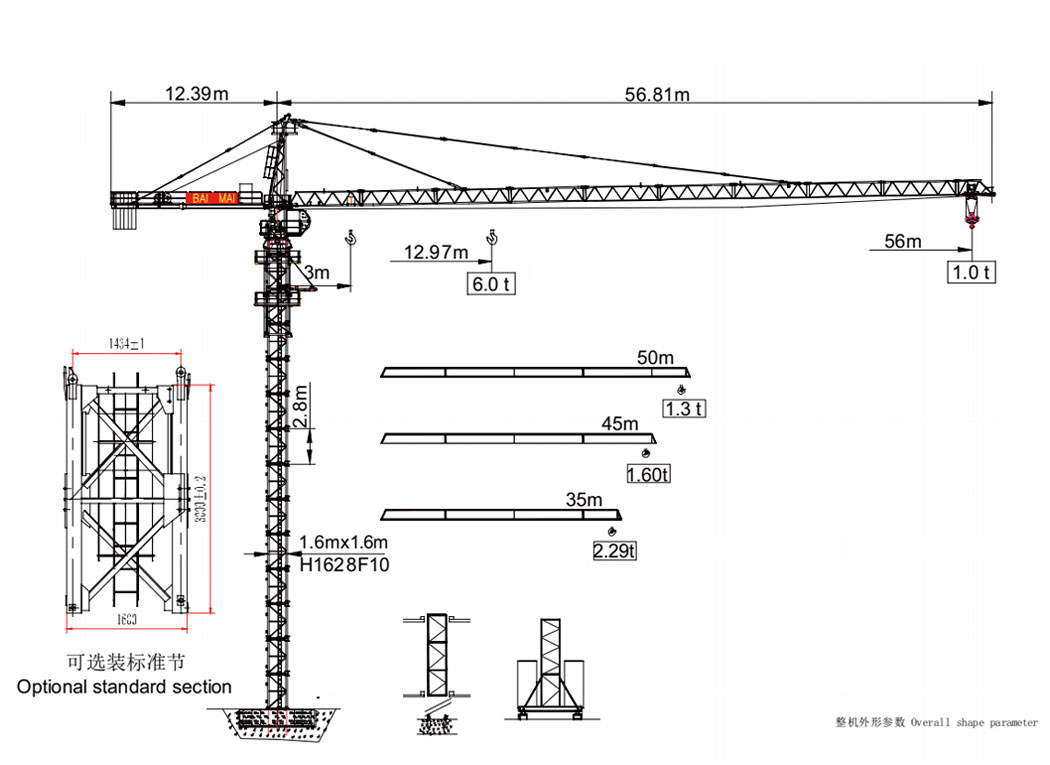

56米臂长，最大吊重6吨，臂端吊重1吨，1.6x1.6x2.8米通用标准节，独立高度40米

定制咨询

产品简述

5610

QTZ80(5610)塔式起重机, 是山东百脉建设机械有限公司按JG/T5031《塔式起重机》设计的。

QTZ80(5610)塔机为水平起重臂、小车变幅、上回转自升多用途塔机。

产品特点

1、该机的各项性能参数及技术指标均达到国内领先水平，最大起重力矩为800KN· m，有效工作幅度 3～56 m，最大额定起重量6 t。其中最大工作幅度达56米，吊臂长度完全超过了国内外其它的同类产品。

2、整机外型为国际流行式，美观大方，深受广大用户的喜爱。

3、工作方式多，适用范围广，该机有地下浇基础固定式，底架固定独立式,外墙附着等工作方式，适用各种不同的施工对象，独立式安装高度40米，附着式起升高度可达150米。

该塔机还有内爬式、轨道行走式，用户需要请订货时说明。

4、塔机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速。小车变幅机构具有三种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。

5、塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车防断绳装置、小车防断轴装置及回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。

6、司机室独立外置，视野好，内部空间大，操作舒适、安全。为操作者提供了良好的工作环境。司机室通过先进的联动台操作各机构动作，操作容易，维修简单。

7、本产品的设计完全符合或优于有关国家标准。该机在设计过程中，从钢结构的有限元计算、整机参数优化、整机稳定性验算到各机构选型等常规设计运算和全部绘图工作都是由计算机系统完成的，设计科学，制作精细。

8、基于以上特点，该型塔机既能满足中、小城市一般民用建筑需要，又能满足大、中城市高层或超高层民用建筑的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程中，对港口、货场的装卸作业也能适用。

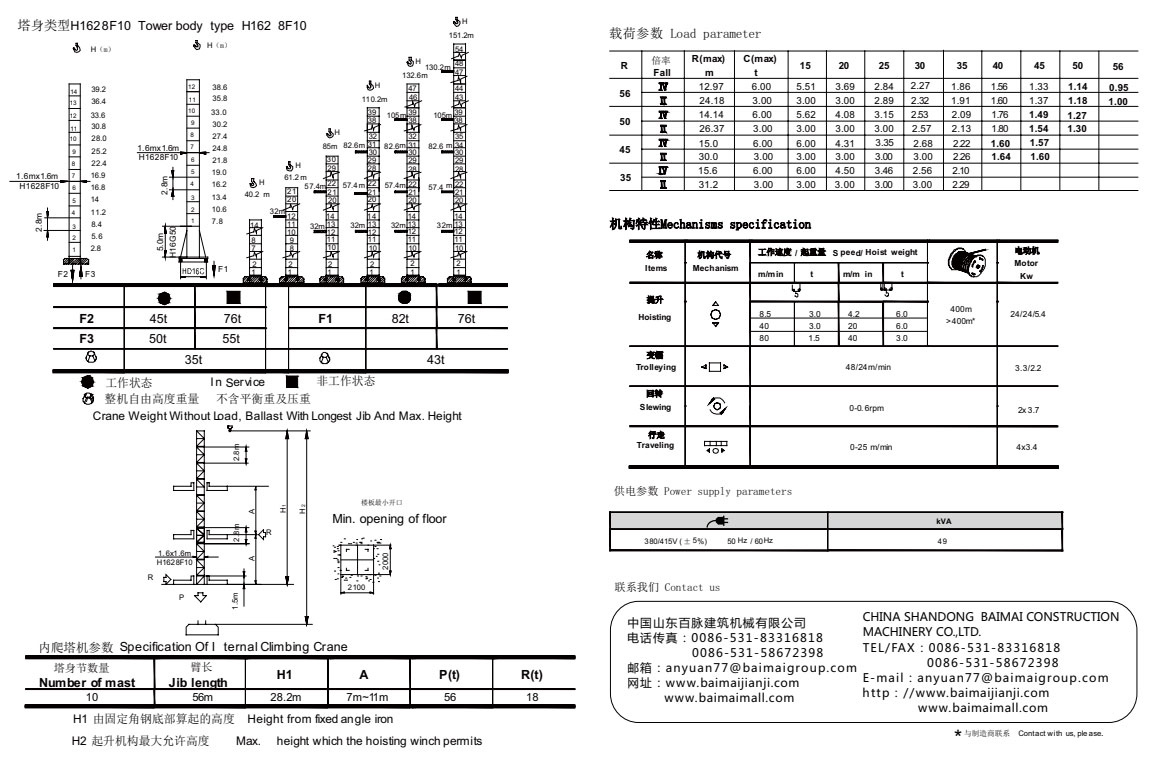

技术性能表

机构工作级别		起升机构					M5
		回转机构					M4
		牵引机构					M3
最大起重力矩 kNm		800
安装高度m		倍率		支腿固定式			底架固定式		附着式
		α＝2		40			40		150
		α＝4		40			40		75
工作幅度m		最大工作幅度					56
		最小工作幅度					3
最大起重量t		6
起升机构	倍率	α＝2					α＝4
	速度m/min	80	40		8.88		40	20		4.44
	起重量t	1.5	3		3		3	6		6
	功率kW	24/24/5.4
牵引机构		速度m/min					22/44
		功率kW					2.2/3.3
回转机构		速度r/min					0.60
		功率kW					3.7×2
顶升机构		工作压力MPa					25 (推荐值)
		速度m/min					0.4(推荐值)
		功率kW					7.5
总功率kW		34.7 (不包括顶升机构)
平衡重		47				56
		11.0				13.9
工作温度 ℃		－20～＋40
